Viele Bauprojekte entstehen heute in dicht bebauten Gebieten. Bestehende Gebäude stehen direkt neben der Baustelle, der Platz ist begrenzt und jede Erschütterung kann Auswirkungen auf die umliegende Bausubstanz haben. Genau hier kommt der Verdrängungspfahl ins Spiel.
Verdrängungsbohrpfähle ermöglichen eine erschütterungsfreie Tiefgründung, bei der der Boden nicht ausgehoben wird. Stattdessen wird das Bodenmaterial seitlich verdrängt. Dadurch entsteht ein tragfähiger Pfahl, ohne dass große Mengen Bohrgut anfallen oder starke Erschütterungen entstehen.
In diesem Artikel erfahren Sie, wie ein Verdrängungspfahl technisch funktioniert, welche Bodenarten und Baugrundverhältnisse für das Verfahren geeignet sind und in welchen Bauprojekten Verdrängungspfähle besonders häufig eingesetzt werden.
Das Wichtigste in Kürze zum Verdrängungspfahl
- Verdrängungspfähle ermöglichen eine erschütterungsfreie Tiefgründung, da der Pfahl nicht gerammt wird. Stattdessen verdrängt ein rotierendes Bohrwerkzeug den Boden seitlich, wodurch nur wenig Bohrgut entsteht und angrenzende Gebäude weniger belastet werden.
- Die Tragfähigkeit eines Verdrängungspfahls entsteht durch Mantelreibung und Spitzendruck. Durch die seitliche Verdichtung des Bodenmaterials kann sich die Lastabtragung im Baugrund zusätzlich verbessern.
- Besonders geeignet sind bindige bis schwachbindige Böden, etwa Ton, Lehm, Schluff oder sandige Mischböden. Ob ein Verdrängungspfahl eingesetzt wird, entscheidet sich immer auf Grundlage einer Baugrunduntersuchung.
- Typische Einsatzbereiche sind Bauprojekte in Wohngebieten, im Bestand oder im Infrastrukturbau, bei denen keine Erschütterungen, kontrollierte Ausführung und planbare Entsorgungskosten wichtig sind.
1. Warum Erschütterungen beim Bauen für Ihr Projekt problematisch sind
Bei vielen Pfahlgründungen kommen Rammverfahren zum Einsatz. Dabei wird der Pfahl mit wiederholten Schlägen in den Boden eingebracht. Diese Methode ist technisch bewährt, erzeugt jedoch deutliche Erschütterungen und Lärm, die sich über den Baugrund auf angrenzende Gebäude übertragen können.
Gerade in Wohngebieten oder dicht bebauten Stadtbereichen entsteht dadurch ein Risiko für die bestehende Bausubstanz. Die Schwingungen können im Boden weitergeleitet werden und zu Setzungen, Rissbildung im Mauerwerk oder Schäden an empfindlichen Bauteilen führen. Besonders ältere Gebäude reagieren häufig sensibel auf solche Belastungen.
Deshalb bevorzugen Planer bei vielen Projekten erschütterungsfreie Verfahren. Dazu zählen unter anderem Verdrängungsbohrpfähle. Bei ihrer Ausführung wird der Pfahl nicht gerammt, sondern mit rotierendem Bohrwerkzeug in den Boden eingebracht. Dadurch entstehen deutlich weniger dynamische Belastungen für die Umgebung.
Ein weiterer Vorteil liegt im Bauablauf:
- keine Erschütterung für angrenzende Gebäude
- weniger Lärmentwicklung auf der Baustelle
- kaum Bohrgut und geringere Entsorgungskosten
Diese Aspekte gewinnen zunehmend an Bedeutung. Städte werden dichter, freie Bauflächen sind selten und Bauprojekte entstehen immer häufiger im Bestand oder in unmittelbarer Nähe bestehender Gebäude. Deshalb spielen erschütterungsfreie Gründungsverfahren wie der Verdrängungspfahl im Spezialtiefbau eine immer größere Rolle.
2. Wie ein Verdrängungspfahl technisch funktioniert
Beim Verdrängungspfahl wird der Boden nicht ausgehoben. Stattdessen verdrängt ein spezielles Bohrwerkzeug das vorhandene Bodenmaterial seitlich in den Baugrund. Dadurch entsteht ein Bohrloch, ohne dass größere Mengen Bohrgut gefördert werden müssen.
Im Unterschied zu Rammverfahren kommt dieses System ohne dynamische Schlagenergie aus. Der Pfahl wird nicht in den Boden gerammt, sondern rotierend und mit konstantem Druck eingebracht. Dadurch entstehen keine stoßartigen Impulse, die sich als Erschütterung im Boden ausbreiten könnten.
Die Pfahlherstellung erfolgt in vier Schritten:
- Ein spezielles Bohrwerkzeug wird mit Drehbewegung und Druck in den Baugrund eingebracht.
- Das Werkzeug verdrängt den Boden seitlich, wodurch sich der Pfahlquerschnitt im Boden bildet.

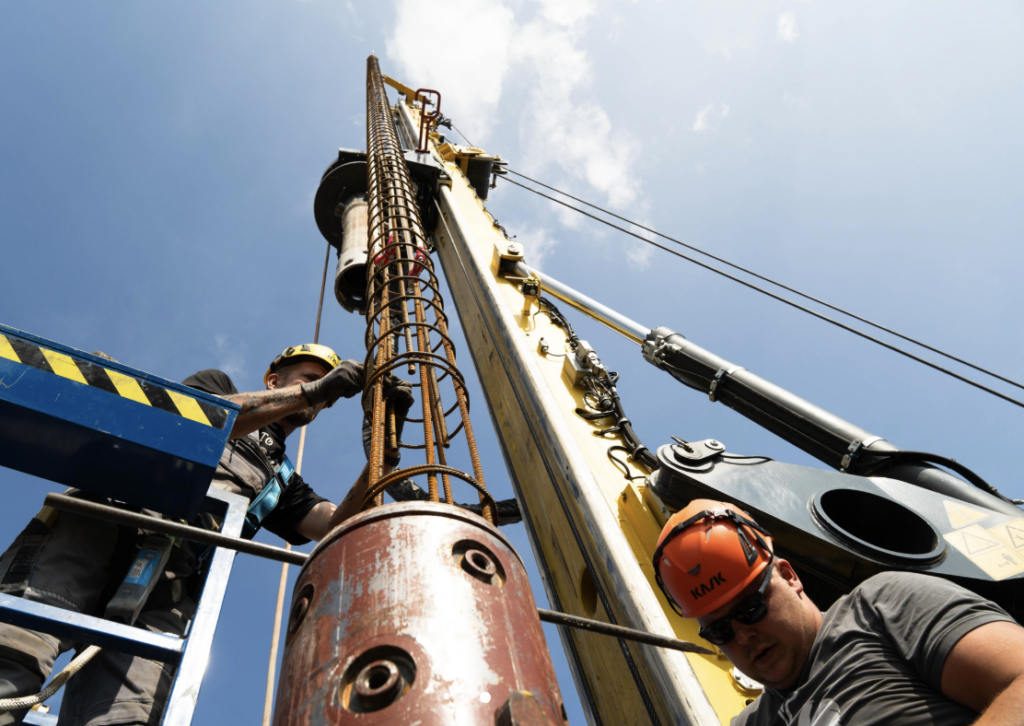

- Anschließend wird ein Bewehrungskorb aus Stahl eingesetzt, um die Tragfähigkeit des Pfahls zu sichern.
- Nach dem Einbau der Bewehrung, die vom Fuß des Pfahles bis zum Kopf geführt wird, wird der Pfahl mit speziellem Pfahlbeton verfüllt.
Durch dieses Verfahren bleibt das Bodenmaterial weitgehend im Baugrund erhalten. Gleichzeitig reduziert sich die Übertragung von Erschütterungen erheblich. Gerade in sensiblen Bauumfeldern mit angrenzender Bebauung bietet der Verdrängungsbohrpfahl deshalb eine technische Alternative zu klassischen Pfahlverfahren.
3. Wie Verdrängungspfähle Lasten sicher in den Baugrund ableiten
Die Tragfähigkeit eines Verdrängungspfahls entsteht durch zwei zentrale Mechanismen: Mantelreibung und Spitzendruck. Über die Mantelfläche des Pfahls werden Lasten entlang des Pfahlschafts in den umgebenden Boden übertragen. Zusätzlich trägt die Pfahlspitze die Last in tiefere, tragfähige Schichten des Baugrunds ab.
Ein besonderer Effekt entsteht durch die Verdrängung des Bodenmaterials während der Pfahlherstellung. Da der Boden nicht ausgehoben, sondern seitlich verdrängt wird, kann sich das umliegende Bodenmaterial lokal verdichten. Diese Verdichtung erhöht häufig die Reibung zwischen Pfahl und Boden und erhöht zudem die Tragfähigkeit des Pfahles.
Für das Bauwerk hat das einen wichtigen Vorteil:
Die verdichtete Umgebung des Pfahls kann sich positiv auf das Setzungsverhalten auswirken. In vielen Projekten führt dies zu einer stabilen Lastabtragung und zu geringeren Setzungen im Vergleich zu Verfahren, bei denen Bodenmaterial vollständig entfernt wird.
Aus diesem Zusammenspiel von Mantelreibung, Spitzendruck und Bodenverdichtung ergibt sich die hohe Tragfähigkeit von Verdrängungspfählen, die sie für viele Anwendungen im Spezialtiefbau geeignet macht.
4. Welche Bodenarten sich für Verdrängungspfähle in Ihrem Bauprojekt eignen
Verdrängungspfähle werden vor allem in bindigen bis schwach bindigen Böden eingesetzt. Dazu zählen unter anderem Tone, Lehme, Schluffe, sandige Mischböden oder locker gelagerte Schichten, bei denen sich das Bodenmaterial seitlich verdrängen lässt. Während der Pfahlherstellung wird der Boden durch das rotierende Bohrwerkzeug verdichtet. Dadurch entsteht ein stabiler Kontakt zwischen Pfahl und Baugrund.
In solchen Bodenverhältnissen lässt sich die Tragfähigkeit eines Verdrängungspfahls perfekt nutzen. Die seitliche Verdrängung des Bodenmaterials sorgt für eine Verdichtung rund um den Pfahl, wodurch sich die Mantelreibung erhöht. .
Einschränkungen können bei anderen Bodenarten auftreten. Sehr dicht gelagerte oder stark bindige Böden erschweren die Verdrängung des Materials. Auch grobkörnige Schichten mit großen Steinen oder Felsanteilen können die Ausführung beeinflussen.
Deshalb bildet eine Baugrunduntersuchung immer die Grundlage für die Planung der Gründung. Sie liefert Informationen über Bodenaufbau, Tragfähigkeit und geeignete Pfahlsysteme. Auf dieser Basis kann beurteilt werden, ob ein Verdrängungspfahl für das jeweilige Bauprojekt geeignet ist und welche Tiefe und welcher Durchmesser erforderlich sind.
5. Typische Einsatzbereiche von Verdrängungspfählen
Ein Verdrängungspfahl wird vor allem dort eingesetzt, wo Bauprojekte in sensiblen Umgebungen entstehen. Wenn angrenzende Gebäude geschützt werden müssen oder der Platz auf der Baustelle begrenzt ist, bietet das Verfahren eindeutig Vorteile.
Typische Einsatzbereiche für Verdrängungspfähle sind:
Wohngebiete und innerstädtische Bauprojekte
Neue Gebäude entstehen häufig zwischen bestehender Bebauung. Erschütterungsfreie Pfahlsysteme reduzieren das Risiko für Schäden an Nachbargebäuden und verringern die Lärmbelastung auf der Baustelle.
Bauprojekte in unmittelbarer Bestandsnähe
Bei Aufstockungen, Erweiterungen oder Neubauten neben bestehenden Gebäuden spielt die Wahl der Gründung eine zentrale Rolle. Ein Verdrängungsbohrpfahl ermöglicht eine Gründung mit sehr geringer Erschütterungsübertragung in den Baugrund.
Infrastruktur und Spezialtiefbau
Auch bei größeren Bauvorhaben kommt das Verfahren zum Einsatz. Dazu gehören unter anderem Gründungen für Brücken, Industrieanlagen oder technische Bauwerke, bei denen Lasten zuverlässig über ein Pfahlsystem in tiefere und tragfähigere Bodenschichten abgeleitet werden.
Gerade in dicht bebauten Regionen zeigt sich deshalb immer häufiger: Verdrängungspfähle sind ein geeignetes System, wenn Bauwerke erschütterungsfrei gegründet werden sollen.
6. Wann ein Verdrängungspfahl die richtige Gründung für Ihr Bauprojekt ist
Die Wahl eines geeigneten Pfahlsystems erfolgt nie pauschal. Ausschlaggebend sind immer mehrere Faktoren: der vorhandene Baugrund, die geplanten Lasten des Bauwerks sowie die Bedingungen im direkten Bauumfeld. Erst wenn diese Punkte zusammen betrachtet werden, kann beurteilt werden, welche Gründungen technisch und wirtschaftlich geeignet sind.
Zu den wichtigsten Planungsgrundlagen gehören:
- Ergebnisse der Baugrunduntersuchung und der Aufbau des Bodenmaterials
- erforderliche Tragfähigkeit und geplanter Pfahldurchmesser
- verfügbare Baufläche und Nähe zu bestehenden Gebäuden
- Anforderungen an Erschütterungsfreiheit, Bauzeit und Baustellenlogistik
Auf dieser Basis entscheiden Planer und Bauherren, welches System im jeweiligen Projekt eingesetzt wird. In vielen Bauvorhaben mit sensibler Umgebung fällt die Wahl auf den Verdrängungsbohrpfahl, weil er eine Gründung mit sehr geringer Erschütterungsübertragung ermöglicht.

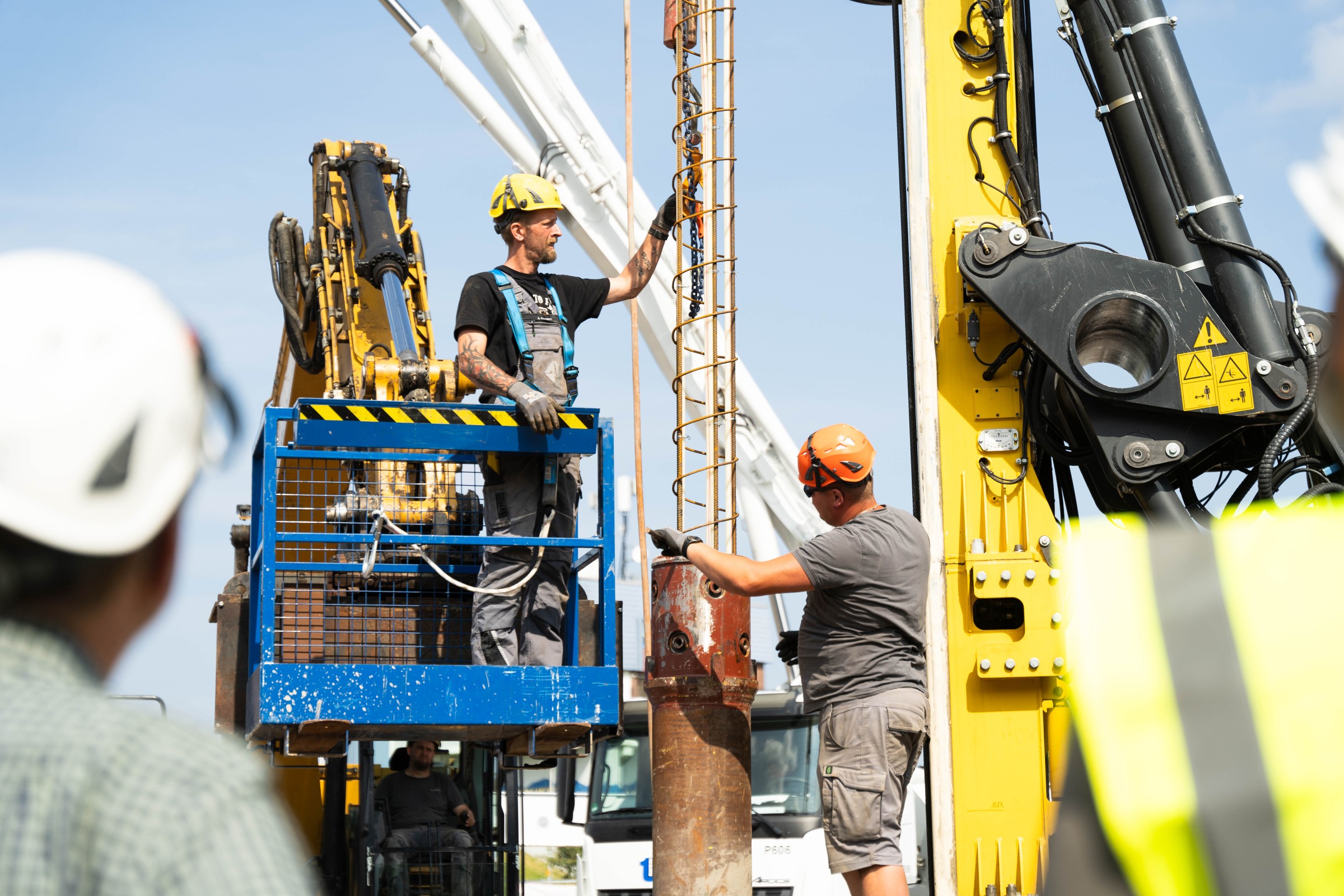

Die Thade Gerdes GmbH gehört zu den Anbietern im Spezialtiefbau, die sich auf solche Verfahren spezialisiert haben. Das Unternehmen realisiert erschütterungsfreie Verdrängungsbohrpfähle für Bauprojekte in Norddeutschland und unterstützt Planer sowie Bauherren bei der Umsetzung anspruchsvoller Tiefgründungen.
Planen Sie ein Bauprojekt mit sensibler Umgebung oder anspruchsvollem Baugrund, lohnt sich ein Blick auf Tiefgründungen im Spezialtiefbau. Für eine erste Einschätzung Ihres Projekts können Sie jetzt anfragen und ein kostenloses Erstgespräch mit Thade Gerdes vereinbaren!
Ihre Vorteile mit Thade Gerdes im Überblick
Eine zuverlässige Tiefgründung entsteht aus zwei Faktoren: einem gut untersuchten Baugrund und einem Unternehmen, das die passenden Verfahren sicher umsetzt. Thade Gerdes verbindet langjährige Erfahrung im Spezialtiefbau mit technisch abgestimmten Gründungssystemen wie dem Verdrängungspfahl.
✔ Langjährige Erfahrung im Spezialtiefbau
Seit mehr als einem Jahrhundert beschäftigt sich Thade Gerdes mit Baugrund, Pfahlsystemen und technischen Gründungslösungen. Dieses Wissen unterstützt Planer und Bauherren dabei, für jedes Projekt die passende Pfahlgründung zu wählen.
✔ Erschütterungsarme Gründungsverfahren
Gerade in dicht bebauten Gebieten ist eine schonende Bauweise entscheidend. Verfahren wie der Verdrängungsbohrpfahl reduzieren die Übertragung von Erschütterungen in den Baugrund und begrenzen die Geräuschentwicklung während der Bauarbeiten.
✔ Gründungsarbeiten unter unterschiedlichen Rahmenbedingungen
Bauprojekte stellen häufig besondere Anforderungen an Technik und Organisation. Ob klassisches Baugelände, schwierige Bodenverhältnisse oder Arbeiten in Gewässernähe: Das Team von Thade Gerdes realisiert Tiefgründungen unter verschiedensten Bedingungen.
✔ Strukturierte Vorbereitung des Bauprojekts
Von der ersten Analyse des Baugrunds bis zur Umsetzung der Pfahlherstellung werden die einzelnen Arbeitsschritte strukturiert vorbereitet. So lassen sich Bauvorhaben planbar und ohne unnötige Verzögerungen umsetzen.
✔ Nachvollziehbare Darstellung der Leistungen
Alle vorgesehenen Maßnahmen werden übersichtlich beschrieben. Bauherren und Planungsbüros erhalten damit eine strukturierte Grundlage für die technische und organisatorische Planung ihres Projekts.
✔ Abgestimmte Bauabläufe auf der Baustelle
Eine gute Koordination der einzelnen Arbeitsschritte sorgt dafür, dass die Ausführung der Pfahlgründung reibungslos mit anderen Gewerken zusammenarbeitet.
✔ Zulassung für Arbeiten im Grundwasserbereich
Mit der Zertifizierung nach DVGW W120-1 erfüllt Thade Gerdes die Anforderungen für Bauarbeiten in wasserführenden Bodenschichten und sensiblen geologischen Bereichen.
✔ Direkte Ansprechpartner während der Bauphase
Während des gesamten Projekts steht eine feste Kontaktperson zur Verfügung. Dadurch bleiben Abstimmungen übersichtlich und Entscheidungen lassen sich schneller treffen.
✔ Umsetzung unterschiedlichster Bauprojekte
Von Infrastrukturmaßnahmen über gewerbliche Bauvorhaben bis zu privaten Bauprojekten: Thade Gerdes realisiert Pfahlgründungen und Verdrängungspfähle in vielen Bereichen des Spezialtiefbaus.
Planen Sie ein Bauprojekt und möchten prüfen, ob ein Verdrängungspfahl für Ihren Baugrund geeignet ist? Dann lassen Sie sich frühzeitig zu möglichen Tiefgründungen im Spezialtiefbau beraten und klären Sie die technischen Voraussetzungen für Ihr Projekt.
7. Fazit: Wann sich ein Verdrängungspfahl für Ihr Projekt lohnt
Der Verdrängungspfahl bietet ein geeignetes Konzept, wenn Bauwerke erschütterungsfreie gegründet werden müssen. Besonders bei Bauprojekten in Wohngebieten, bei enger Bebauung oder in unmittelbarer Nähe bestehender Gebäude spielt dieses Verfahren seine Stärken aus. Durch die seitliche Verdrängung des Bodens, den geringen Anfall von Bohrgut und die kontrollierte Pfahlherstellung lassen sich Bauwerke zuverlässig im Baugrund verankern.
Ob ein Verdrängungsbohrpfahl für ein Bauprojekt geeignet ist, hängt jedoch immer von den konkreten Rahmenbedingungen ab. Entscheidend sind der vorhandene Baugrund, die erforderliche Tragfähigkeit sowie die Anforderungen an Bauumfeld, Bauzeit und Ausführung. Eine sorgfältige Planung der Tiefgründung bildet deshalb die Grundlage für eine sichere Umsetzung.
Planen Sie ein Bauprojekt und möchten prüfen, ob ein Verdrängungspfahl für Ihren Baugrund geeignet ist? Dann können Sie jetzt anfragen und Ihr Projekt mit den Spezialisten von Thade Gerdes besprechen.
8. FAQ: Häufig gestellte Fragen zum Verdrängungspfahl
Was ist ein Verdrängungspfahl?
Ein Verdrängungspfahl ist ein Gründungspfahl, der ohne Aushub des Bodens hergestellt wird. Bei der Pfahlherstellung wird ein spezielles Werkzeug rotierend in den Baugrund eingebracht und verdrängt das vorhandene Bodenmaterial seitlich. Dadurch entsteht ein Bohrloch, das mit einem durchgehenden Bewehrungskorb aus Stahl versehen ist und das anschließend mit Beton gefüllt wird.
Wie läuft die Herstellung eines Verdrängungspfahls ab?
Die Herstellung eines Verdrängungspfahls erfolgt in mehreren Schritten. Zunächst wird das Bohrwerkzeug mit Drehbewegung und kontrolliertem Drehmoment in den Boden eingebracht. Das Werkzeug verdrängt das Bodenmaterial seitlich, ohne dass größere Mengen Bohrgut entstehen. Nach Erreichen der geplanten Tiefe wird ein Bewehrungskorb aus Stahl eingebracht und mit Spezialbeton verfüllt.
Welche Rolle spielen Durchmesser und Tiefe bei Verdrängungspfählen?
Der Durchmesser und die Tiefe eines Pfahls bestimmen maßgeblich seine Tragfähigkeit. Größere Pfahldurchmesser erhöhen die mögliche Lastaufnahme über Mantelreibung und Spitzendruck. Die genaue Dimensionierung richtet sich nach den Anforderungen des Bauwerks, dem vorhandenen Baugrund sowie den statischen Nachweisen nach geltenden DIN- und DIN-EN-Normen.
Welche Vorteile haben Verdrängungspfähle gegenüber anderen Pfahlsystemen?
Ein wichtiger Vorteil besteht darin, dass bei der Pfahlherstellung kaum Bohrgut entsteht. Dadurch reduzieren sich häufig die Entsorgungskosten auf der Baustelle. Gleichzeitig arbeitet das Verfahren erschütterungsfrei, weil der Pfahl nicht gerammt, sondern mit einem rotierenden Bohrwerkzeug in den Boden eingebracht wird. Das macht Verdrängungspfähle besonders interessant für Bauprojekte in sensiblen Bereichen.
Welche Normen gelten für Verdrängungspfahlgründungen?
Die Planung und Ausführung von Pfahlgründungen erfolgt nach verschiedenen technischen Regelwerken. Dazu gehören unter anderem die Anforderungen der DIN sowie der europäischen DIN‑EN‑Normen im Grundbau. Diese Normen definieren unter anderem Vorgaben zur Bemessung, zur Dokumentation der Pfahlherstellung sowie zur Qualitätssicherung während der Bauausführung.
Was sind Pfahlprobebelastungen?
Pfahlprobebelastungen dienen dazu, die tatsächliche Tragfähigkeit eines Pfahls im Baugrund zu überprüfen. Dabei wird ein eingebauter Pfahl gezielt belastet, um zu messen, wie sich der Baugrund unter Last verhält. Diese Tests sind ein wichtiger Bestandteil der Qualitätssicherung bei größeren Bauprojekten oder bei anspruchsvollen Baugrundverhältnissen.
Wann werden Verdrängungspfähle eingesetzt?
Der Einsatz von Verdrängungspfählen erfolgt hauptsächlich bei Bauprojekten mit sensibler Umgebung oder begrenztem Platz. Typische Anwendungsbereiche sind Bauvorhaben in Wohngebieten, Projekte im Bestand oder größere Infrastrukturprojekte, bei denen Lasten zuverlässig in tragfähige Bodenschichten abgeleitet werden müssen.
